EdgeX AI协同规划 — 工业协议逆向工程 · 生产配置交付

产品定位：工业协议工程 Copilot — 不是聊天助手。输入厂家资料与/或报文抓包，输出 Protocol Model + Point Definition + Driver Parameter + Validation Case，经人工确认后可直接导入 EdgeX 生产环境。
核心价值：「工程师花 2 天分析协议」→「AI 30 分钟生成候选配置，工程师确认上线」。
工程铁律：任何 AI 能力不得以牺牲稳定性为代价；禁止 AI 调用进入 ScanEngine / Pipeline Worker 热路径；所有写配置须经 Human-in-the-loop 确认后落库。
架构结论：工业边缘自治 + AI 协同中心 — RK3588/3688 等边缘网关运行 EdgeX 采集内核、报文捕获/解码与 AI Agent Client；LLM/VLM/Embedding 与 protocol_knowledge.db（bbolt） 统一由远端 AI Model Center 承担；AI 故障不得影响工业采集与规则执行。

项	内容
版本	V1.4
更新	2026-07-08
状态	规划中
产品名	EdgeX Industrial Protocol Copilot（代码路径 `internal/ai_agent/` 可保留）
架构基线	TODO 索引 §1 新架构约束 · 边缘网关架构设计总览
关联 TODO	设备点位读写系统升级改造计划 · 边缘计算优化升级 2.0
用户文档	边缘计算场景手册 · 边缘计算最佳实践

§0 背景与目标

0.1 背景

EdgeX 南向已支持 Modbus / OPC UA / S7 / BACnet / EIP / SNMP / IEC104 等 12+ 协议，采集内核以 ScanEngine → ShadowCore → DataPipeline 为统一数据面。现场集成仍高度依赖人工：

阅读厂家 PDF / DOC / 寄存器表 / 点表 Excel / 上位机监控表 / 抓包文件，手工录入 model.Point（地址、数据类型、缩放、读写属性）
对照协议差异（Modbus 功能码、S7 DB 块、BACnet ObjectType 等）反复试错；仅有 HMI 显示值而无寄存器地址时，需对照 PCAP 人工逆向
编写通道驱动参数（从站号、IP/端口、字节序、扫描类）与 EdgeRule 场景骨架
联调排障依赖 /api/diagnostics/* 与日志，缺少上下文化建议

上述工作重复、易错，且与协议栈知识强耦合。本模块以 工业协议逆向工程引擎（Industrial Protocol Reverse Engineering Engine） 为核心，在冷路径将厂家资料与报文分析转化为 可生产部署的 EdgeX 配置，而非生成可读性报告或文档摘要。

0.2 目标

#	目标	可度量结果
G0	协议逆向 → 生产配置（模块核心）	无文档设备：PCAP + 显示值 → 30min 内产出候选点位 + Channel/Point JSON；工程师确认后 import
G1	厂家文档 / 监控表 → 结构化点位 + 驱动参数	单设备 50～200 点表，人工校对时间 ↓ 60%+
G2	输出与驱动规范对齐	Protocol Model / Point Definition / Driver Parameter 导入前 Schema 校验通过率 ≥ 95%
G3	附带 Validation Case	每批候选含可回放验证用例（期望读数、容差、证据链）
G4	边缘垂直场景草稿（辅助）	从场景描述生成 EdgeRule / 场景模版 JSON 草案
G5	联调诊断辅助（辅助）	结合 diagnostics + 日志给出可执行排查步骤
G6	Token 成本可控	网关侧配额可见、可限、可审计；推理在 AI Model Center 集中管控

0.3 非目标（明确边界）

不做通用聊天助手或文档摘要工具——AI 输出不是 Markdown 报告，而是 EdgeX 可导入 JSON
不在 ScanEngine / ExecutionLayer / Pipeline Worker 循环内调用 LLM
不在 RK3588 / ARM64 边缘网关上运行 LLM 推理（无 Ollama / vLLM 本地模型）
不让 LLM 解码字节——字节解析由 Decoder（确定性） 与 Rule Engine 完成
不自动写入 config.db 或下发写点指令（须 UI/API 显式确认）
不将完整现场配置、凭证、北向密钥上传至公网（默认脱敏 + 可选私有 AI Server）
不替代驱动 decoder_test.go 与联机测试报告

0.4 最终交付物（四类产出）

交付物	说明	落库路径
Protocol Model	`protocol_id`、帧特征、地址模型、字节序规则、功能码惯例	校验 + 通道配置参考
Point Definition	`[]ImportPoint` 对齐 `model.Point`：地址、类型、scale、scan_class	`POST .../points/import`
Driver Parameter	Channel JSON：协议、IP、端口、slave、rack/slot、device_instance 等	通道配置 API
Validation Case	期望读数、容差 ε、证据（帧偏移/寄存器/时间戳）、置信度	联调回放；不入 config.db

§1 核心能力定位

1.1 模块 centerpiece：工业协议逆向工程引擎

Industrial Protocol Reverse Engineering Engine 是本模块 P0+ 核心能力，而非文档解析的附属功能。引擎贯通 协议识别 → 报文结构解析 → 物理量推理 → 生产配置生成 四阶段流水线（见 §2），支撑 Scenario B（无文档） 高价值场景，并由 Scenario A（有文档） 提供地址真源与交叉验证。

1.2 双输入场景

Scenario A — 有文档（Supporting · P0）

厂家已提供可解析资料，AI 抽取结构化字段后生成生产配置。

PDF / Excel / DOC / PLC变量表 / HMI点表
    ↓  文档解析（AI Server：OCR/RAG/LLM 结构化）
协议 ID 推断 → 地址模型 → datatype → 换算规则（scale/offset/byte_order）
    ↓  Rule Engine + Schema 校验
Point Definition + Driver Parameter + Validation Case
    ↓  Human Confirm
EdgeX Point Model + Channel JSON → import

输入类型	典型来源	产出
厂家 PDF / 协议手册	寄存器表章节	地址 + 类型 + scale
Excel / CSV 点表	厂家交付、HMI 导出	批量 Point JSON
PLC 变量表 / TIA 导出	`.xml`、符号表	S7 DB 偏移映射
上位机监控表	WinCC、组态王等	标签名 + 描述 + 可选 I/O 地址

Scenario B — 无文档（Core · P0+ · 更高价值）

现场无可靠寄存器表，仅有 HMI 显示值与 PCAP/串口 HEX 抓包。引擎被动分析报文，推理候选点位，经人工确认后上线。

PCAP / 串口 HEX 抓包
    ↓  网关本地：Capture + Decoder（确定性，复用驱动 decoder）
协议 ID（Rule Engine 优先）→ 通信行为分析（轮询周期、FC 序列）
    ↓  字段候选：datatype × byte_order × scale 组合
物理量推理（LLM：数值关联，如 220.5/221.1/219.8 → Uab/Ubc/Uca）
    ↓  candidate points + confidence
Human Confirm → Production Config（Channel + Point JSON）→ import

Scenario B 是产品差异化核心：解决「有显示值、无地址」的现场痛点，将 2 天人工逆向压缩至 30 分钟候选生成。

1.3 能力价值表

能力	价值
厂家 PDF 解析	自动生成点表与驱动参数
Excel 点表解析	快速批量导入
PCAP 逆向	无文档设备接入（核心）
串口 HEX 分析	老设备 / Modbus RTU 兼容
协议识别	自动选择驱动与解码策略
点位推理	减少工程调试与试错
配置生成	直接生产部署，非可读报告

1.4 场景对照

┌─────────────────────────────────────────────────────────────────────────┐
│           EdgeX Industrial Protocol Copilot                              │
├──────────────────────────────┬──────────────────────────────────────────┤
│  Scenario A（有文档）         │  Scenario B（无文档 · 核心）              │
│  PDF/Excel/DOC/PLC表/HMI点表  │  PCAP / 串口 HEX + HMI 显示值            │
│         ↓                    │         ↓                                │
│  文档解析 + RAG              │  网关 Decoder + Rule Engine              │
│         ↓                    │         ↓                                │
│  结构化字段抽取              │  报文结构 + 字段候选                      │
│         ↓                    │         ↓                                │
│  ───────────── 四阶段流水线（§2）────────────────────────────────────  │
│         ↓                    │         ↓                                │
│  Protocol Model + Points + Driver Param + Validation Case              │
│         ↓                                                                │
│  Human Confirm → EdgeX config.db（Channel + Point import）              │
└─────────────────────────────────────────────────────────────────────────┘

§2 四阶段分析流水线

所有协议分析任务（Scenario A/B）统一经过四阶段流水线。阶段 1～2 以确定性解码为主；阶段 3 为 LLM 最高价值区；阶段 4 输出生产 JSON。

2.1 阶段一：协议识别（Protocol Identification）

Rule Engine 优先，非 LLM 猜测。

协议	识别特征	置信度来源
Modbus TCP	TCP 502 + MBAP 头（TransactionId/ProtocolId/Length/UnitId）	端口 + PDU 结构匹配
S7	TCP 102 + TPKT/COTP + S7 PDU	握手 Setup Communication
BACnet/IP	UDP 47808 + BVLC（type 0x81）	Who-Is / I-Am / ReadProperty
Modbus RTU	串口透传 / RTU-over-TCP + CRC	从站地址 + FC + CRC 校验

输入帧 / PCAP 摘要
    ↓
Rule Engine：端口 + 魔数 + 帧头模式匹配
    ↓
protocol_id + confidence_score（0～1）
    ↓
confidence < 0.7 → UI 提示人工选择协议；不进入阶段二

2.2 阶段二：报文结构解析（Message Structure Parsing）

Decoder 提取确定性字段（复用 internal/driver/*/decoder.go）：

协议	提取字段
Modbus	`slave_id`, `function_code`, `start_address`, `quantity`, response `raw[]`
BACnet	`device_instance`, `object_type`, `instance`, `property_id`, `present-value` octets
S7	`area`, `db`, `offset`, response raw

对 response raw 尝试 UINT16 / INT32 / UINT32 / FLOAT32 及 ABCD / CDAB / BADC / DCBA 字节序变体，产出 candidate_fields[]（每项含解码值、偏移、datatype 假设）。

2.3 阶段三：物理量推理（Physical Quantity Inference）

LLM 最高价值环节——仅做语义理解与关联推理，不解码字节：

LLM 职责	示例
数值关联	220.5、221.1、219.8 → 推断为 Uab / Ubc / Uca 三相线电压
单位与量纲	描述「线电压」+ 数值域 200～250 → V
多标签联合评分	Ia/Ib/Ic 同时匹配 → 提升置信度
命名建议	`CHILLER_P1_TEMP1` → 中文名「冷机1蒸发侧进水温度」

输入：candidate_fields[] + 监控表观测值（可选）+ protocol_knowledge.db（bbolt）检索片段。
输出：point_candidates[] 含 confidence、evidence、semantic_label。

2.4 阶段四：生产配置生成（Production Config Generation）

输出 EdgeX 可直接导入的 JSON，非人类可读报告：

Channel JSON：protocol_id, ip, port, slave_id, 协议专属参数
Point JSON：id, name, address, datatype, scale, scan_class, function_code, byte_order
Validation Case：期望读数、容差、关联帧证据

阶段一 ──► 阶段二 ──► 阶段三 ──► 阶段四
Rule ID     Decoder      LLM 语义     Channel + Point JSON
            候选字段      物理量关联    + Validation Case
                                              ↓
                                    Result Validator → UI Diff → Confirm → import

§3 Decoder / Rule Engine / LLM 分工

3.1 流水线架构（CRITICAL）

PCAP / HEX / 文档表格
    ↓
┌──────────────────────────────────────────────────────────────────┐
│  网关（RK3588）                                                    │
│  Capture（gopacket）→ Decoder（确定性 · 复用驱动 decoder）         │
│       ↓                                                            │
│  协议字段摘要 JSON（不上传原始 PCAP 全量）                          │
└───────────────────────────────┬──────────────────────────────────┘
                                │ gRPC / MQTT
┌───────────────────────────────▼──────────────────────────────────┐
│  AI Server（AI Model Center）                                     │
│  Rule Engine（协议识别 · 模式匹配 · 寄存器惯例）                   │
│       ↓                                                            │
│  candidate_fields[]（datatype/offset/scale 组合枚举结果）          │
│       ↓                                                            │
│  LLM（仅语义层：推理 · 关联 · 命名 · 置信度解释）                   │
│       ↓                                                            │
│  Point Candidate + Protocol Model + Driver Parameter               │
└───────────────────────────────┬──────────────────────────────────┘
                                │
┌───────────────────────────────▼──────────────────────────────────┐
│  网关 Result Validator → Human Confirm → config.db import          │
└──────────────────────────────────────────────────────────────────┘

3.2 职责矩阵

组件	执行位置	做什么	不做什么
Capture	网关 `internal/ai_agent/pcap/`	gopacket 解帧、串口 HEX 解析	LLM 调用
Decoder	网关（复用 `driver/*/decoder.go`）	字节 → 结构化字段；FC/地址/raw 提取	猜测物理量含义
Rule Engine	AI Server（可同步规则至网关只读缓存）	协议 ID、端口模式、寄存器映射惯例、datatype 枚举	自然语言理解
LLM	AI Server	语义理解、物理量推断、多值关联、命名	解码字节
Validator	网关 `internal/ai_agent/validate/`	Schema、驱动规范、冲突检测	推理

3.3 设计原则

确定性优先：能用 Rule + Decoder 解决的，不用 LLM
LLM 最小化：仅阶段三语义推理消耗 Token
知识沉淀：每次确认上线的映射写入 protocol_knowledge.db bbolt 桶（§8）

§4 组件定位（EdgeX 架构中的位置）

4.1 架构分层：边缘网关 vs AI 推理中心

EdgeX Industrial Protocol Copilot 采用 边缘网关 + AI 推理中心分离 架构。网关侧运行 Capture / Decoder / Task Agent（internal/ai_agent/）；文档解析、RAG、LLM 路由、protocol_knowledge.db（bbolt） 在远端 AI Model Center 完成。

┌─────────────────────────────────────────────────────────────────────────────┐

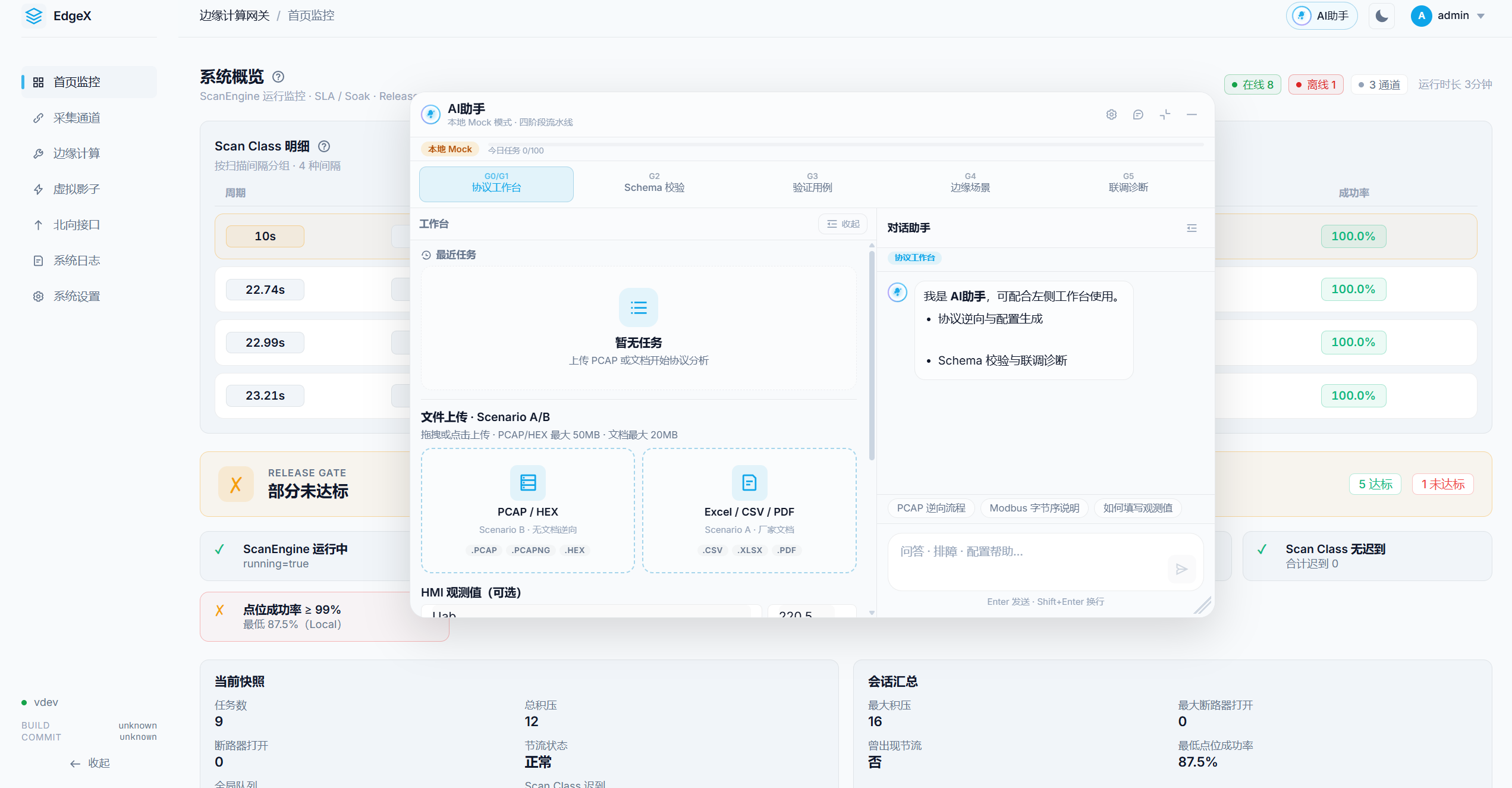

│  UI：点位列表 · 设备配置 · Industrial Protocol Copilot 面板（新）            │
└───────────────────────────────┬─────────────────────────────────────────────┘
                                │ REST / WebSocket（异步任务）
┌───────────────────────────────▼─────────────────────────────────────────────┐
│  边缘网关（RK3588 / ARM64）— 工业自治域 · 热路径优先                          │
│  ┌─────────────────────────────────────────────────────────────────────────┐ │
│  │  AI Agent Client  internal/ai_agent/                                     │ │
│  │  ┌──────────────┐ ┌─────────────────┐ ┌──────────────┐ ┌──────────────┐ │ │
│  │  │ Task Manager │ │ AI Gateway      │ │ Result       │ │ Human        │ │ │
│  │  │ 任务队列/状态 │ │ Client (gRPC/   │ │ Validator    │ │ Confirm      │ │ │
│  │  │ 机 · bbolt   │ │ MQTT/NATS)      │ │ Schema 校验  │ │ 确认落库     │ │ │
│  │  └──────┬───────┘ └────────┬────────┘ └──────┬───────┘ └──────┬───────┘ │ │
│  │  ┌──────▼───────────────────▼─────────────────▼────────────────┐         │ │
│  │  │ Capture + Decoder  internal/ai_agent/pcap/  （确定性 · 无 LLM）       │ │ │
│  │  └─────────────────────────────────────────────────────────────┘         │ │
│  │                         Token 配额计数（本地）+ Audit Log                  │ │
│  └─────────────────────────────────────────────────────────────────────────┘ │
│  ┌─────────────────────────────────────────────────────────────────────────┐ │
│  │  现有配置面（不变）                                                       │ │
│  │  ChannelManager · config.db · POST .../points/import                    │ │
│  └─────────────────────────────────────────────────────────────────────────┘ │
│  ┌─────────────────────────────────────────────────────────────────────────┐ │
│  │  数据面（热路径 · AI 禁止介入）                                           │ │
│  │  ScanEngine → ExecutionLayer → Driver.ReadPoints/WritePoint            │ │
│  └─────────────────────────────────────────────────────────────────────────┘ │
└───────────────────────────────┬─────────────────────────────────────────────┘
                                │ gRPC（主）/ MQTT·NATS（弱网）
┌───────────────────────────────▼─────────────────────────────────────────────┐
│  AI Model Center（独立服务器 / 私有云）                                       │
│  ┌─────────────────────────────────────────────────────────────────────────┐ │
│  │  AI Service + Protocol Knowledge Base                                    │ │
│  │  ┌──────────────┐ ┌──────────────┐ ┌──────────────┐ ┌──────────────────┐ │ │
│  │  │ Document     │ │ Rule Engine  │ │ LLM Router   │ │ protocol_        │ │ │
│  │  │ Parser       │ │ 协议识别/模式 │ │ 语义推理     │ │ knowledge.db     │ │ │
│  │  │ PDF/OCR/RAG  │ │ 寄存器惯例   │ │              │ │ (bbolt)          │ │ │
│  │  └──────────────┘ └──────────────┘ └──────────────┘ └──────────────────┘ │ │
│  └─────────────────────────────────────────────────────────────────────────┘ │
└─────────────────────────────────────────────────────────────────────────────┘

职责边界：

侧	模块路径	职责	禁止
边缘网关	`internal/ai_agent/`	Capture、Decoder、任务编排、远端调用、结果校验、人工确认	LLM 推理、大文件 OCR、向量索引构建
AI Model Center	AI Service（独立部署）	文档解析、Rule Engine、RAG、LLM 语义推理、protocol_knowledge.db（bbolt 主库）	直接写 `config.db`、调度 ScanEngine

4.2 与「Protocol Token Bucket」区分

ExecutionLayer 背压中的 Token Rate 指协议 IO 令牌桶限流，与 LLM API Token 用量无关。

术语	含义
LLM Token	模型输入/输出计费单位；由 AI Model Center 统计
Protocol Token	ScanEngine 执行层协议速率限制；不与 AI 模块共享

4.3 RK3588 / ARM64 资源约束

约束	说明
ScanEngine 优先	采集调度、驱动解码、Shadow 写入始终最高优先级
单 AI Worker	每网关仅 1 个 AI Agent Worker goroutine
无本地推理	RK3588 不部署 Ollama / vLLM
Capture/Decoder 本地	PCAP 解帧、串口 HEX 解析在网关完成，不经 LLM
故障隔离	AI Model Center 不可达时，采集与规则零影响

§5 部署架构：边缘网关 + AI 推理中心分离

5.1 设计原则

工业边缘自治 + AI 协同中心
├── 边缘网关：EdgeX 运行时 + Capture/Decoder + AI Agent Client
│   └── RK3588：ScanEngine / 驱动 / 报文解码 — 不跑 LLM
└── AI Model Center：PDF/OCR/RAG/LLM + protocol_knowledge.db（bbolt）
    └── 语义推理 + 文档结构化 — 不直接写 config.db

原则	说明
推理外置	LLM 仅在 AI Model Center
解码下沉	Capture + Decoder 在网关，复用驱动纯函数
工业优先	AI 故障不得影响 ScanEngine

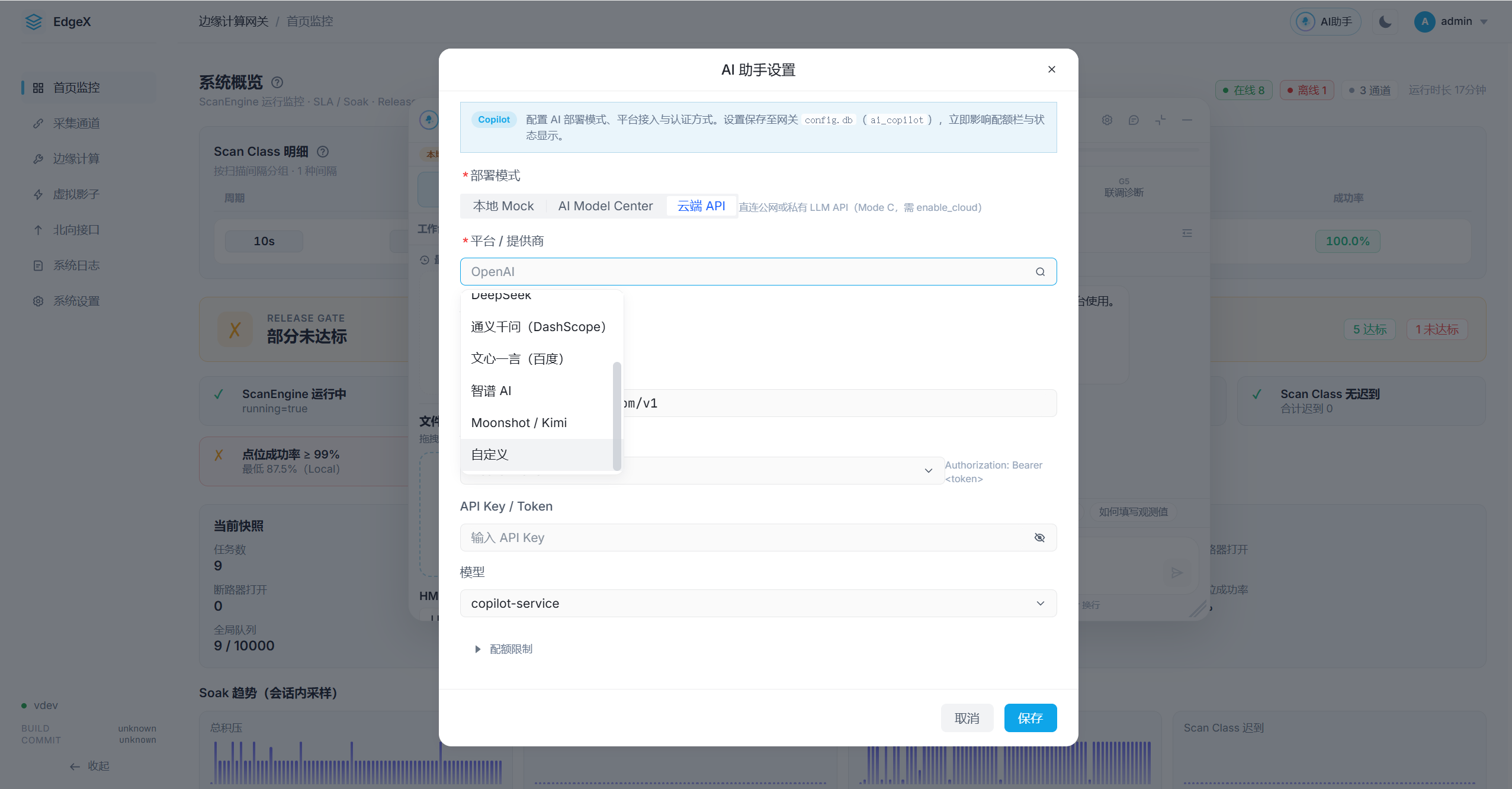

默认禁云	`enable_cloud=false`；仅 Mode C 显式开启公网 AI

5.2 三种部署模式

模式	名称	拓扑	适用场景	推荐度
Mode A	工业标准	RK3588 网关 + 就近 AI Server	单项目 1～20 台网关	⭐ 推荐
Mode B	企业私有	1 台 GPU Server 服务 100+ 网关	集团多站点	企业级
Mode C	云端 AI	网关 → 公网 AI API	演示、PoC	非工业默认

Mode A（工业标准 · 推荐）
┌──────────────┐  gRPC/MQTT   ┌─────────────────────────────┐
│ RK3588 网关  │◄────────────►│ AI Server（同网段）          │
│ EdgeX        │  局域网      │ LLM + RAG + protocol_       │
│ Capture/     │              │ knowledge.db（bbolt）       │
│ Decoder/     │              │ + Rule Engine               │
│ Agent Client │              │                             │
└──────────────┘              └─────────────────────────────┘

5.3 通信协议（gRPC 主通道）

网关 AI Gateway Client ↔ AI Service CopilotService：

service CopilotService {
  rpc CreateTask(CreateTaskRequest) returns (CreateTaskResponse);
  rpc GetTask(GetTaskRequest) returns (GetTaskResponse);
  rpc StreamResult(StreamResultRequest) returns (stream StreamResultEvent);
  rpc CancelTask(CancelTaskRequest) returns (CancelTaskResponse);
}

message CreateTaskRequest {
  string gateway_id = 1;
  string skill = 2;            // protocol-reverse | doc-parse | point-gen | config-gen | ...
  string protocol_id = 3;      // 可选；留空则由 Rule Engine 识别
  bytes payload = 4;           // 解码摘要 JSON / 文档片段 / 观测值
  map<string, string> meta = 5;
}

默认端口：50051；弱网降级 MQTT/NATS（见 V1.2 §2.3.2，保持不变）
任务状态机：pending → queued → processing → waiting_model → validating → waiting_confirm → applied | failed | cancelled

5.4 网关侧模块结构

子模块	路径	职责
Task Manager	`internal/ai_agent/task/`	任务队列、状态机、bbolt 持久化
Capture + Decoder	`internal/ai_agent/pcap/`	gopacket 解帧、串口 HEX；复用驱动 decoder
AI Gateway Client	`internal/ai_agent/client/`	gRPC / MQTT / NATS
Result Validator	`internal/ai_agent/validate/`	四类产出 Schema 校验
Human Confirm	`internal/ai_agent/confirm/`	Diff 预览、apply 审计
Token 配额	`internal/ai_agent/quota/`	本地硬限 + AI Server 同步

5.5 RK3588 资源保护（systemd）

CPUQuota=10%
MemoryMax=256M
Nice=10
IOSchedulingClass=idle
OOMScoreAdjust=500

验收：ScanEngine 1w Tag 压测时，AI Agent 满载 CPU ≤ 10%，lag P99 增幅 < 5%。

5.6 数据上传安全

✅ 允许	❌ 禁止
协议字段摘要（Decoder 输出）	原始 PCAP 全量（默认）
用户选定文档分块	完整 `config.db`
掩码或 IP（`192.168.1.*`）	凭证、PLC 密码
待分析点位片段	已投产全量点表

§6 Token 调用与配额管理

（配置项、config.db → ai_copilot、runtime.db → ai_task / ai_token_usage / protocol_knowledge_cache bbolt 结构、用量统计、任务分级路由矩阵 — 与 V1.2 §3 保持一致，知识库详见 §8。）

任务	执行位置	Token
PCAP 解帧 / HEX 解析	网关 Capture+Decoder	无
协议识别 Rule Engine	AI Server	无
datatype 枚举	AI Server Rule Engine	无
物理量推理	AI Server LLM	有（核心消耗）
文档结构化	AI Server LLM	有
diagnostics 摘要	AI Server 小模型或模板	低

§7 核心技能规划

技能组织原则：§7.1 工业协议逆向工程引擎 为模块 centerpiece；§7.2 文档解析为支撑能力；§7.3 生产配置生成为统一出口。

7.1 工业协议逆向工程引擎（Industrial Protocol Reverse Engineering Engine）— P0+ 核心

场景：集成工程师不知道精确点位地址，但能从 HMI / 监控表获知显示读数（如 220.5 V、15.2 A），并持有 PCAP / 串口 HEX。引擎经四阶段流水线（§2）输出带置信度的 Point Definition + Driver Parameter + Validation Case。

7.1.1 输入输出

输入	必填	说明
PCAP / PCAPNG / 串口 HEX	✅	网关本地 Capture+Decoder
监控表或手动观测值	推荐	标签 + 显示值@时间 T
协议提示	可选	可由 Rule Engine 从端口推断

输出（四类交付物）	说明
Protocol Model	`protocol_id`、帧特征、地址模型、byte_order 规则
Point Definition	`candidate_mappings[]`：地址、datatype、scale、confidence、evidence
Driver Parameter	Channel JSON：ip、port、slave_id 等
Validation Case	期望读数、容差、帧证据、unmatched_observations

7.1.2 工作流（与 §2/§3 对齐）

① PCAP/HEX → 网关 Capture+Decoder → 协议字段摘要
② AI Server Rule Engine → protocol_id + candidate_fields[]
③ LLM 物理量推理 → point_candidates[]（语义关联，不解码字节）
④ 生产配置生成 → Channel JSON + Point JSON + Validation Case
⑤ 网关 Validator → UI Diff → Human Confirm → import

7.1.3 协议覆盖

协议	MVP	Decoder 要点
Modbus TCP/RTU	✅ P0+	FC03/04 响应；MBAP/Unit ID；字节序变体
BACnet/IP	P1	Who-Is/I-Am；ReadProperty present-value
S7	P2	Read Var DB 偏移
EtherNet/IP	P2	CIP Read Tag
串口 HEX	P1	Modbus RTU CRC + 透传帧

Modbus 主路径：

Rule Engine 识别 TCP 502 + MBAP → modbus-tcp
Decoder 提取 FC03/04 请求-响应对 → raw[]
枚举 datatype × endianness × scale → candidate_fields[]
LLM 关联 Uab/Ubc/Uca、Ia/Ib/Ic → 联合置信度
生成 Point JSON + Channel JSON

7.1.4 评分与关联

技术	说明
数值指纹	`
轮询周期相关	FC 请求间隔与 HMI 刷新对齐
多观测联合	六相电压/电流同时匹配 → 加分
寄存器邻域	连续地址合理物理量组合 → 加分
低置信度阻断	`confidence < 0.6` 默认不勾选 apply

score = w1·value_match + w2·unit_plausibility + w3·polling_corr + w4·multi_tag_joint
confidence = sigmoid(score) · protocol_prior · knowledge_db_prior

7.1.5 驱动集成

模块	路径	复用
Modbus 解码	`internal/driver/modbus/decoder.go`	`PointDecoder.Decode`、字节序
BACnet 编解码	`internal/driver/bacnet/encoding/*`	Who-Is/I-Am/ReadProp
PCAP 解析	`internal/ai_agent/pcap/`（新）	gopacket；不链入 ScanEngine
点位导入	`POST .../points/import`	Human Confirm 后

7.2 厂家文档与协议工件解析（Supporting · P0）

输入：PDF、DOC/DOCX、XLS/XLSX、CSV、PLC 变量表、HMI 点表、GSD/EDS 等。

7.2.1 协议工件类型

类型	解析目标	场景
寄存器表 / 点表	`register_address`, `scale`, `datatype`	Scenario A
上位机监控表	标签名、描述、单位；有地址则直映；无地址则作 Scenario B 关联输入	A + B
PCAP	协议帧字段	Scenario B 主输入
PLC 符号 / TIA 导出	S7 DB 偏移	Scenario A

7.2.2 监控表示例（`test/上位机监控表PLC.csv`）

关键列映射：Tag Name → id；I/O Address → S7 地址；Type → datatype；I/O Address 缺失时归入 §7.1 逆向引擎。

7.2.3 文档解析流水线

Upload → MIME 探测
    ├─ 文档类 → 文本/表格/OCR → 分块 → AI Server 结构化 → Point + Driver Param
    ├─ PCAP → 网关 Decoder → 摘要 → §7.1 逆向引擎
    └─ 监控表 → 段头识别 → Common Variant 行解析 → 直映或关联输入

7.3 生产配置生成（统一出口 · P0）

所有技能最终产出对齐以下结构，经 Validator 后供 import。

7.3.1 Protocol Model

{
  "protocol_id": "modbus-tcp",
  "confidence": 0.95,
  "frame_pattern": {
    "transport": "tcp",
    "port": 502,
    "header": "mbap",
    "default_byte_order": "ABCD"
  },
  "address_model": "holding_register_4xxxx",
  "datatype_rules": ["float32@2regs", "uint16@1reg"],
  "conversion_rules": {"scale_range": [0.001, 0.01, 0.1, 1, 10]}
}

7.3.2 Point Definition

{
  "skill": "protocol-reverse",
  "protocol_id": "modbus-tcp",
  "points": [{
    "id": "uab",
    "name": "Uab线电压",
    "address": "40001",
    "register_type": "holding",
    "function_code": 3,
    "datatype": "float32",
    "byte_order": "ABCD",
    "scale": 0.1,
    "offset": 0,
    "unit": "V",
    "readwrite": "R",
    "scan_class": "normal",
    "slave_id": 1,
    "confidence": 0.87,
    "evidence": "FC03 rsp offset=0 raw=0x43DC6666 → 220.4V; polling 5s"
  }],
  "warnings": ["Ib 无唯一匹配，存在 3 个并列候选"]
}

7.3.3 Driver Parameter（Channel JSON）

{
  "protocol_id": "modbus-tcp",
  "name": "chiller-modbus-01",
  "connection": {
    "ip": "192.168.1.100",
    "port": 502,
    "slave_id": 1,
    "timeout_ms": 3000,
    "retries": 2
  },
  "scan_defaults": {
    "scan_class": "normal",
    "report_mode": "on_change"
  }
}

7.3.4 Validation Case

{
  "validation_cases": [{
    "point_id": "uab",
    "expected_value": 220.5,
    "tolerance_pct": 0.5,
    "observation_time": "2026-07-08T10:00:00+08:00",
    "frame_evidence": {
      "fc": 3,
      "start_addr": 0,
      "raw_hex": "43DC6666",
      "decoded": 220.4
    },
    "confidence": 0.87
  }]
}

落库路径（确认后）：

POST /api/channels/:channelId/devices/:deviceId/points/import
通道配置经 ChannelManager API
Validation Case 仅存 ai_task 审计，不入 config.db

7.4 点位校验与冲突检测

校验在 AI 输出后、用户确认前 由网关 Result Validator 执行：

校验项	规则
地址格式	对照 `protocol_id` 与驱动 `decoder_test`
数据类型	`datatype` ∈ 驱动支持集
功能码	Modbus FC 与 `register_type` 一致
ID 唯一	同设备内不重复
ScanEngine 负载	`fast` 类点位过多时警告
低置信度	`confidence < 0.6` 强制人工复核

7.5 边缘计算垂直场景辅助（P1 · 辅助）

EdgeRule 草稿、场景模版扩展、expr 子集检查 — 与 V1.2 §4.4 相同，非模块核心。

7.6 联调与诊断辅助（P1 · 辅助）

diagnostics 摘要 → 排查清单 — 与 V1.2 §4.5 相同，非模块核心。

§8 protocol_knowledge.db（协议知识库 · bbolt）

8.1 定位

protocol_knowledge.db 存储跨项目的协议模式与设备映射经验，随每次 Human Confirm 上线 持续沉淀。采用项目既有 bbolt 单文件 + Bucket + JSON 值 模式（对齐 internal/storage/config_store.go · boltdb.go），不引入 SQLite。部署于 AI Server 读写主库；网关侧通过 runtime.db 只读缓存 bucket 供 Rule Engine 离线增强。

8.2 存储位置与双库分工

侧	文件 / Bucket	模式	对齐现有基础设施
AI Server（主库）	`data/protocol_knowledge.db`（bbolt）	读写；`NoGrowSync: false` 强一致	复用 `openBoltDB` + `SaveData`/`GetData` JSON 序列化
网关 — Copilot 配置	`config.db` → `ai_copilot` bucket	读写；AI Server 端点、部署模式、配额	对齐 `ConfigStore.saveJSON` 单键模式
网关 — 任务审计	`runtime.db` → `ai_task` bucket	读写；任务状态机、Validation Case 审计	对齐 `edge_event_recorder` 异步写模式
网关 — Token 用量	`runtime.db` → `ai_token_usage` bucket	读写；本地配额计数	可清理 bucket
网关（可选缓存）	`runtime.db` → `protocol_knowledge_cache` bucket	只读快照；定期 pull	对齐 `runtime.db` 可 compact 治理策略

设计原则：知识主库独立于 config.db / runtime.db（跨项目共享、部署在 AI Server），但 Bucket 命名、Key 编码、JSON Value 格式 与网关双库完全一致，便于快照同步与 internal/storage 代码复用。

8.3 Bucket 布局（AI Server `protocol_knowledge.db`）

Bucket	Key 格式	Value（JSON）	说明
`KnowledgeVersion`	`version`	`"1.0"` 或单调递增 `uint64` 字符串	对齐 `ConfigVersion` bucket；快照版本号
`protocol_pattern`	`{id}`	`ProtocolPattern`	协议帧模式；`id` 建议 `modbus-tcp\\|tcp\\|502`
`manufacturer`	`{manufacturer}`	`Manufacturer`	厂家元数据；key 小写归一化
`device_model`	`{manufacturer}\\|{model_name}`	`DeviceModel`	设备型号；含 `default_params`、`project_count`
`register_mapping`	`{manufacturer}\\|{model_name}\\|{address}`	`RegisterMapping`	沉淀自 confirm 的点位映射
`datatype_rules`	`{protocol_id}\\|{raw_pattern}`	`DatatypeRule`	如 `modbus-tcp\\|2_regs_float`
`byte_order_rules`	`{protocol_id}\\|{manufacturer}`	`ByteOrderRule`	厂家缺省用 `_default`：`modbus-tcp\\|_default`
`conversion_rules`	`{protocol_id}\\|{semantic_type}`	`ConversionRule`	如 `modbus-tcp\\|voltage`

Key 编码约定（对齐 Devices bucket 的 {device_id} 与 bblot 的 {ruleID}_{minute} 模式）：

分隔符 |（管道符），字段内禁止含 |
manufacturer、model_name、address 写入前 strings.ToLower + trim
address 保留驱动原生格式（如 40001、DB1.DBD0）

Value 示例（register_mapping）：

{
  "id": "rm_8f3a2b",
  "manufacturer": "siemens",
  "model_name": "s7-1200",
  "point_semantic": "Uab线电压",
  "protocol_id": "modbus-tcp",
  "address": "40001",
  "register_type": "holding",
  "function_code": 3,
  "datatype": "float32",
  "byte_order": "ABCD",
  "scale": 0.1,
  "offset": 0,
  "unit": "V",
  "confidence": 0.92,
  "source": "protocol-reverse",
  "evidence": "pcap_offset_12",
  "confirmed_at": "2026-07-08T10:30:00Z",
  "gateway_id": "gw-rk3588-01"
}

写入 API（AI Server 侧，复用项目模式）：

// 对齐 internal/storage/boltdb.go SaveData
store.SaveData("register_mapping", "siemens|s7-1200|40001", mapping)
store.SaveData("KnowledgeVersion", "version", fmt.Sprintf("%d", newVersion))

8.4 网关侧 Bucket 集成

8.4.1 `config.db` → `ai_copilot`

Key	Value	说明
`settings`	`AICopilotSettings` JSON	AI Server 端点、部署模式、配额上限
`knowledge_snapshot_version`	`uint64` 字符串	本地已同步的知识库版本号

8.4.2 `runtime.db` → `ai_task`

Key	Value	说明
`{task_id}`	`AITaskRecord` JSON	任务状态机、四类产出摘要、Validation Case
`{task_id}_audit`	`ApplyAudit` JSON	Human Confirm apply 审计链

Key 示例：task_20260708_abc123（对齐任务 ID 唯一性）。

8.4.3 `runtime.db` → `protocol_knowledge_cache`

结构与 AI Server 主库 同 Bucket 名 + 同 Key 编码，Value 为只读 JSON 快照副本。Rule Engine 在 AI Server 不可达时从此 bucket 检索先例。

8.5 快照同步机制（网关 ← AI Server）

AI Server protocol_knowledge.db
    KnowledgeVersion.version = N
    ↓  gRPC SyncKnowledgeSnapshot（或 MQTT 增量）
网关 runtime.db → protocol_knowledge_cache
    同 Key 全量/增量 UPSERT
    ai_copilot.knowledge_snapshot_version = N
    ↓
Rule Engine 离线检索 → confidence_prior 加权

步骤	行为
① 版本探测	网关定时（默认 1h）或任务创建前调用 `GetKnowledgeVersion`
② 增量拉取	`version` 不一致时拉取变更 Key 列表 + Value JSON
③ 本地写入	`SaveData("protocol_knowledge_cache", key, value)` 批量事务
④ 版本落盘	更新 `ai_copilot` → `knowledge_snapshot_version`
⑤ 治理	缓存随 `runtime.db` 可 `compact-runtime`；pull 可重建

铁律：网关缓存只读；知识沉淀 UPSERT 仅在 AI Server 主库执行（confirm apply 回流后）。

8.6 增长与检索

Human Confirm → apply import（网关 config.db）
    ↓
ai_task 审计写入（runtime.db）
    ↓
gRPC 回流 → AI Server register_mapping UPSERT
    device_model.project_count++
    KnowledgeVersion.version++
    ↓
RAG 检索：新任务按 protocol_id + manufacturer + semantic 查 Top-K 先例
    ↓
Rule Engine confidence_prior 加权；LLM Prompt 注入映射片段

检索路径：

场景	数据源
AI Server 在线	`protocol_knowledge.db` 主库直接 `LoadRange` / 向量索引
AI Server 离线	网关 `protocol_knowledge_cache` bucket
冷启动种子	`docs/drivers/*`、`pointTemplates.json` 导入主库

8.7 与现有 Bucket 关系总览

config.db
├── Channels / Devices / …（现有配置面）
└── ai_copilot          ← Copilot 设置 + 知识快照版本

runtime.db
├── values / RuleState / …（现有运行时）
├── ai_task             ← 任务状态 + Validation Case 审计
├── ai_token_usage      ← Token 配额计数
└── protocol_knowledge_cache  ← 知识库只读快照（pull from AI Server）

protocol_knowledge.db（AI Server 独立 bbolt 文件）
├── KnowledgeVersion
├── protocol_pattern / manufacturer / device_model
├── register_mapping / datatype_rules / byte_order_rules
└── conversion_rules

§9 与现有模块集成点

模块	路径 / API	集成方式
南向采集	`scan_engine.go`	只读 diagnostics；AI 不调度采集
通道与驱动	`channel_manager.go`	读取 `protocol_id`；生成 Driver Parameter
点位读写	`ChannelManager.AddPoints`	Confirm 后 `points/import`
协议解码	`internal/driver/modbus/decoder.go` 等	Capture+Decoder 冷路径复用
PCAP 解析	`internal/ai_agent/pcap/`	gopacket 离线解帧
UI	`PointList.vue` 等	Industrial Protocol Copilot 面板：上传 PCAP/文档、预览配置、确认导入

9.1 建议 API 草案

方法	路径	说明
POST	`/api/ai-agent/tasks`	创建任务（`skill`: `protocol-reverse` / `doc-parse` / `config-gen`）
GET	`/api/ai-agent/tasks/:id`	四类产出预览 + 置信度
POST	`/api/ai-agent/tasks/:id/apply`	Human Confirm → import Channel + Points
GET	`/api/ai-agent/usage`	Token 用量
PUT	`/api/ai-agent/settings`	部署模式 / AI Server 端点

§10 技能清单与优先级

V1.4 变更：协议知识库由 SQLite 改为 bbolt（§8），复用 internal/storage 双库模式；网关 protocol_knowledge_cache 只读快照同步。
V1.3 变更：S15 升格为模块 centerpiece；文档解析降为支撑；新增 S19 生产配置生成、S20 protocol_knowledge 沉淀。

ID	技能	优先级	依赖
S15	工业协议逆向工程引擎（Modbus TCP/RTU + HEX + 监控表关联）	P0+ 核心	Capture+Decoder + Rule Engine + LLM
S19	生产配置生成（Protocol Model + Point + Channel + Validation Case）	P0+	S15 + Point/Channel Schema
S3	点位 Schema 校验与冲突检测	P0	S19 + 驱动规范库
S4	UI 预览 + import API 对接	P0	S3
S5	Token Manager + 配额 + 审计	P0	config.db
S1	文档上传与文本/表格抽取	P0 支撑	AI Server
S2	Modbus 寄存器表 → 点位 JSON	P0 支撑	S1 + S19
S20	protocol_knowledge.db（bbolt）沉淀与检索	P1	S15 confirm 回流
S6	上位机监控表 CSV/Excel 解析	P1	S1
S16	协议逆向 — BACnet ReadProperty	P1	S15 + `bacnet/encoding`
S7	S7 / BACnet / OPC UA 点表生成	P1	各驱动文档
S8	EdgeRule / 场景模版草稿	P1 辅助	edgeSceneTemplates
S9	diagnostics 联调助手	P1 辅助	diagnostics API
S10	PDF 扫描件 OCR	P2	AI Server VLM
S11	gRPC Client + MQTT 弱网回退	P2	Mode A
S17	协议逆向扩展（S7 / EIP）	P2	S15
S18	Mode B 多网关队列调度	P2	AI Service 扩展

§11 技术方案概要

11.1 RAG 与知识增强（AI Server）

文档片段 / 解码摘要 / protocol_knowledge.db（bbolt）先例
    → Chunk + 协议标签（modbus_register_map · pcap_session · hmi_tag）
    → Embedding → 向量库
    → Top-K + 重排序 → 注入 LLM Prompt（仅阶段三语义推理）

冷启动语料：docs/drivers/*、pointTemplates.json、protocol_knowledge.db（bbolt）种子数据导入。

11.2 结构化输出约束

AI Server JSON Schema / 函数调用 约束四类产出
网关 Result Validator 三次校验
不通过：自动重试（≤2 次）或降级为「仅 Validation Case、不生成 Point」

11.3 Human-in-the-loop

① 上传 PCAP / 文档 / 选择协议
② 网关 Capture+Decoder 预处理 → 提交 AI Server
③ 四阶段流水线 → 四类产出 JSON
④ Validator → UI Diff（新增/冲突/低置信度）
⑤ 用户编辑 / 确认
⑥ apply → Channel + Point import + protocol_knowledge.db bbolt 沉淀（AI Server）

铁律：步骤 ⑥ 之前零 config.db 写操作。

§12 安全与合规

（与 V1.2 §8 保持一致，补充：）

要求	措施
LLM 不解码字节	Decoder 与 Rule Engine 承担全部字节解析
被动抓包	默认离线 PCAP；禁止未授权主动扫寄存器
知识库脱敏	`register_mapping` 不含客户项目名称；仅技术映射
AI 故障隔离	AI Server 不可达时采集零影响

§13 分阶段实施路线图

阶段	时间	交付	验收
MVP	2026 Q3	S15+S19+S3–S5 + Mode A：Modbus PCAP/HEX 逆向 → 30min 候选配置；文档点表导入；gRPC；四类产出 import	无文档设备：PCAP+6 点显示值 → 30min 内候选 Channel+Point JSON；confirm → Shadow 与 HMI 一致（ε≤1%）；`test/` 夹具 Top-1 ≥ 70%
增强	2026 Q4	S6/S16/S20 + MQTT 弱网；BACnet 逆向；监控表多格式；protocol_knowledge.db bbolt 沉淀	3 项目试点；断网 `ai_task` 自动重投；`protocol_knowledge_cache` 离线检索
企业级	2027 Q1	S10/S17/S18：OCR、S7/EIP 逆向、Mode B 多网关	100+ 网关共享 GPU Server
持续	—	protocol_knowledge.db 随项目增长；ROADMAP Phase 4 对齐	月度 Token 成本报告

MVP ──► 增强 ──► 企业级
 │        │          │
 逆向引擎  BACnet     S7/EIP
 30min    bbolt知识  Mode B
 生产配置  沉淀       多网关
 Mode A   MQTT弱网

§14 验收标准与成功指标

14.1 架构验收

#	标准
A1	AI Agent 零注册为 DataPipeline handler
A2	未 confirm 的产出零 `config.db` 写入
A3	AI Server 不可达不影响采集
A4	LLM 不参与字节解码（代码审查 + 日志验证）
A5	Capture+Decoder 在网关本地完成，不上传原始 PCAP
A6	RK3588 零 LLM 进程；AI Agent CPU ≤ 10%

14.2 功能验收（生产配置导向）

#	标准
F1	Scenario A：Modbus 寄存器表 → Point+Channel JSON → import → Shadow 有值
F2	Scenario B：Modbus PCAP + 显示值 → 30min 内四类产出 → confirm → import → 读数与 HMI 一致
F3	冲突检测：重复 address 阻断 apply
F4	Validation Case 可回放：证据链含帧偏移与 decoded 值
F5	Mode A gRPC 小任务端到端 < 500ms（不含 LLM 等待）
F6	protocol_knowledge.db（bbolt）：confirm 后映射可检索并提升后续任务置信度

14.3 成功指标（试点 90 天）

指标	目标
无文档设备接入工时	2 天 → ≤ 4h（含 30min AI + 人工确认）
有文档点表集成工时	较纯人工 ↓ ≥ 50%
首次采集成功率	AI 辅助导入设备 ≥ 85%（24h Quality Good）
候选配置 apply 率	≥ 70%
误配置事故	0 起「未确认自动写 PLC」
ScanEngine 稳定性	AI 满载时 lag P99 增幅 < 5%

§15 风险与依赖

风险	影响	缓解
LLM 幻觉（语义层）	高	仅用于阶段三；Decoder 提供确定性证据；低置信度阻断
逆向误匹配	高	多观测联合 + protocol_knowledge_cache 先例 + 人工并列候选
Rule Engine 覆盖不足	中	协议模式持续沉淀；人工协议选择兜底
Token 成本	中	LLM 最小化；本地 Decoder 优先
数据合规	高	§5.6 白名单 + `enable_cloud=false`

依赖：点位读写 TODO、驱动 decoder_test、test/*.pcap · test/上位机监控表PLC.csv、AI Model Center 部署包。

§16 与项目技能规划对齐（Cursor / 集成商交付）

建议在 .cursor/skills/ 维护 EdgeX Industrial Protocol Copilot Skills：

Skill	触发场景
`edgex-protocol-reverse`	PCAP/HEX + 显示值 → 四类生产配置（P0+ 核心）
`edgex-protocol-identify`	抓包摘要 → Rule Engine 协议识别
`edgex-doc-to-modbus-points`	Modbus 手册 → Point+Channel JSON
`edgex-hmi-table-parse`	上位机监控表 → 结构化标签 / 逆向关联输入
`edgex-config-gen`	候选点位 → Channel+Point+Validation Case 完整包
`edgex-point-validate`	现有点表冲突与 Scan Class 审查
`edgex-protocol-knowledge-query`	检索 protocol_knowledge.db（bbolt）先例
`edgex-edge-rule-draft`	场景描述 → EdgeRule（辅助）
`edgex-diagnostics-explain`	diagnostics JSON → 排查步骤（辅助）

技能定义应引用 §9 API 与 四类交付物 Schema，产品名统一为 EdgeX Industrial Protocol Copilot。

附录：交叉引用

架构数据面：TODO 索引 §1
bbolt 双库架构：edgex-db-runtime-architecture.md
RK3588 约束：本文 §4.3 · §5.5
点位模型：internal/model/types.go
Modbus 解码：internal/driver/modbus/decoder.go
BACnet：internal/driver/bacnet/encoding/whois.go

附录：测试夹具（`test/`）

文件	用途
`test/上位机监控表PLC.csv`	监控表解析 + S15 关联输入
`test/BACnet发现报文.pcap`	BACnet 协议识别 + S16
`test/单播who-is.pcap`	Who-Is/I-Am 逆向
`test/slave1_points.json`	逆向结果对照基准

*维护：架构组 · 产品组

下次审查：MVP 协议逆向引擎 + 30min 生产配置生成 + Mode A gRPC 首 PR 合并时*
